自制电动月相盒2.0版

关于月相盒的制作,几年来我已经发过好几篇文章了。先是手动版,再是电动版,经过不断的尝试、不断的改进,我的月相盒终于升级到了电动2.0版。现在的版本解决了许多使用中遇到的问题,已经接近于终极版本了,需要改进的地方还有一些,但已经不影响正常使用。

其实这个月相盒暑假期间我就做完了,不过一直在一位同事那里,直到最近有网友咨询我月相盒的制作问题,我才想起来,于是把月相盒要了回来。现在来总结一下这个2.0版月相盒的一些制作方法吧。

先上效果视频,大图是运行时的状态,为了拍摄打开了盖子,小图是实际效果图:

我制作的时候没拍过程图,只上个成品图和原理图吧。

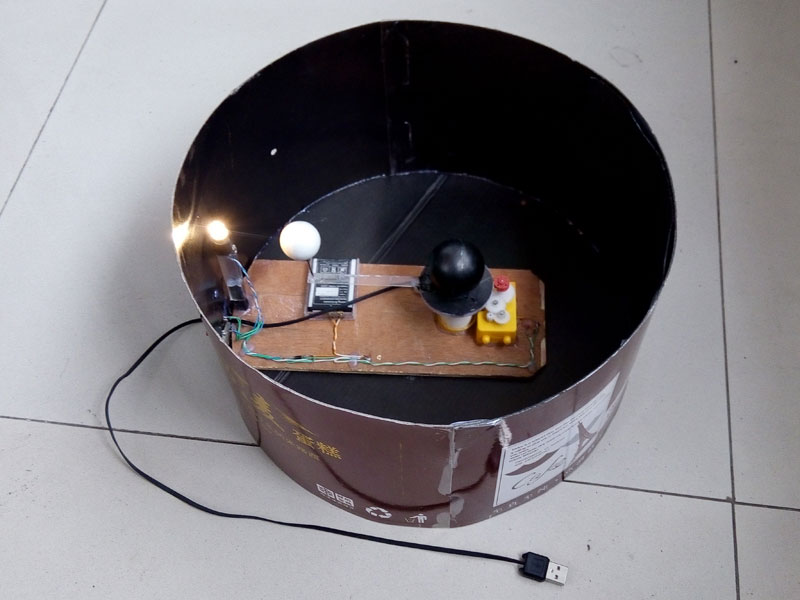

成品图(打开了上盖):


zhengti

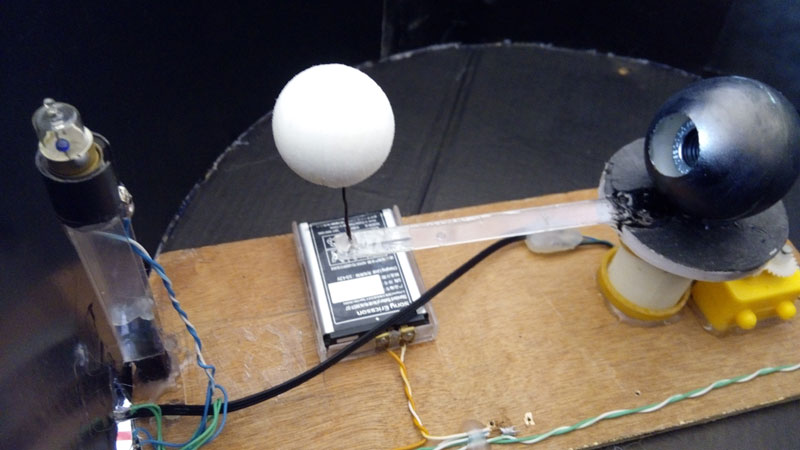

内部结构:

neibu

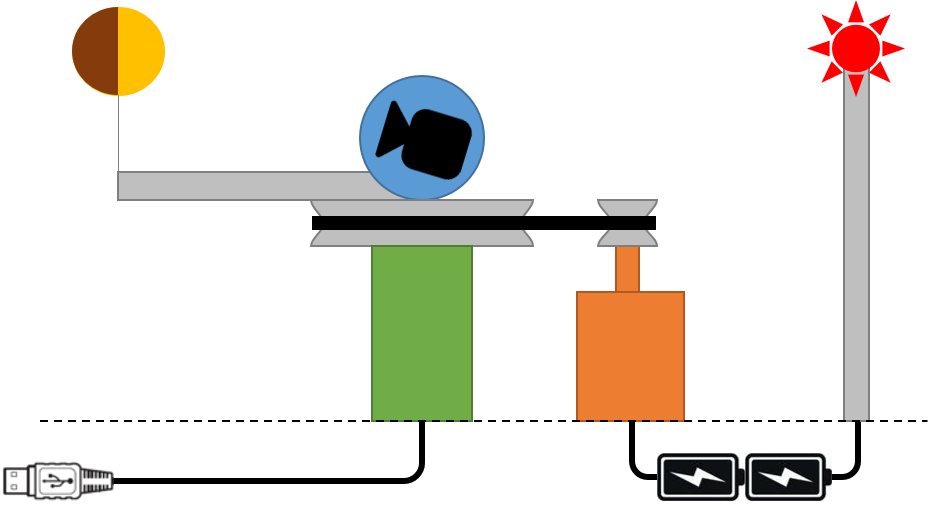

原理图,应该还是比较好懂的:

yxh

简要说明:

电动月相盒由三部分组成:影像部分、机械部分和电路部分。

影像部分稍复杂。先把摄像头拆开,然后藏进乒乓球中,把乒乓球按照合适的角度固定在一个圆盘上,再从底下引出USB线来,把USB头插入电脑,就可以看到摄像头的画面了,这样来模拟地球上的观察者。为了保证USB线不打结,我使用了滑环,需要剪断USB线并焊接起来。

机械部分就简单多了,用一个小电机带动乒乓球所在的圆盘,通电即转,断电即停。圆盘一边伸出一根小棍,小棍上放一个白色小球,以此模拟月球绕地球的转动。为了省事,我采用了皮带传动。

电路部分也很简单。用一块手机电池同时给小电珠和小电机供电,在盒体上分别固定两个开关,一个负责控制电机,一个负责控制灯泡。

2016.4.15更新:改进版的电动月相盒在此自制电动月相盒2.1版(改进款)

最后附上以前做过的月相盒(及相关文章):

“月相变化实验”这样做效果最好

自制改进型月相盒(2015.12.6更新图片)

忙了几天,做了几个月相盒

电动月相盒制作总结
