自制电动月相盒2.1版(改进款)

前段时间省里举行青少年科技创新大赛,我把去年暑假制作的月相盒(自制电动月相盒2.0版)交了上去,经过层层选拔之后,我的作品“电动月相盒”最终有幸进入了省总决赛。不过去年制作的月相盒还有一些缺点,如转动不平稳、图像有时卡顿、灯泡易坏等,为了更好地参赛,我将月相盒做了一些小小的改动,重新做了一个。

新款月相盒的基本原理不变,结构也大同小异,只是针对以前的缺点做了一些改进。

1、摄像头、马达可更换

上一款月相盒,摄像头和马达都是用胶粘死的,一旦损坏,整个月相盒也就不能用了。新款月相盒则做成了可更换的设计,一旦出问题可以立即换上备用件,增强了可靠性。

2、马达、灯泡独立供电

2.0版月相盒中,我用一块旧手机电池同时给马达和灯泡供电,在开关马达的时候,灯泡比较容易烧掉。再者,由于当初用的是旧电池,最近我发现电池有点鼓包了,看着比较危险,不敢继续使用了。所以我在制作2.1版月相盒的时候,干脆把马达和灯泡改成了独立供电的,使用5号电池分别给马达和灯泡供电,两者的电路互不相关。

3、变皮带传动为齿轮传动

上一款月相盒的传动方式是皮带传动,主要是因为各种小零件很难凑齐,妥协的结果就是不得不采用了皮带传动的方式。可能是因为使用橡皮筋做的皮带,实际使用时我发现转动起来一顿一顿的、不流畅。2.1款就改成了齿轮传动,重新设计了减速箱,这样转动起来平稳。

4、改用LED灯珠

2.0款月相盒采用3.8V小电珠照明,亮度低、而且容易坏,只能多带几个备用。不过这种灯泡在普通商店里几乎是买不到了,学校实验室里的存货也基本上已经消耗干净。2.1款月相盒中我干脆采用了LED灯珠照明,亮度高、省电,重要的是这种灯珠很容易买到。

大体上改进之处就是上面这些。制作过程没拍照片,最后就上几张成品图吧。

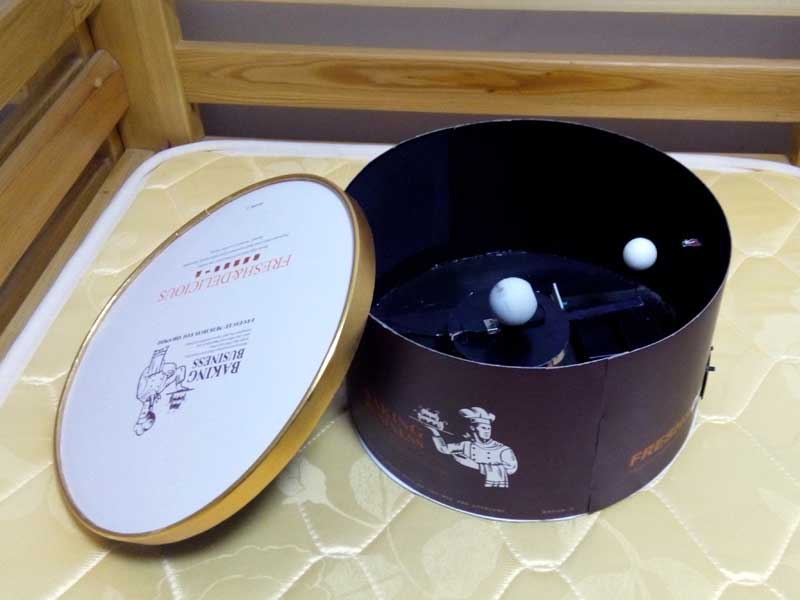

电动月相盒整体图

整体图(开盖)

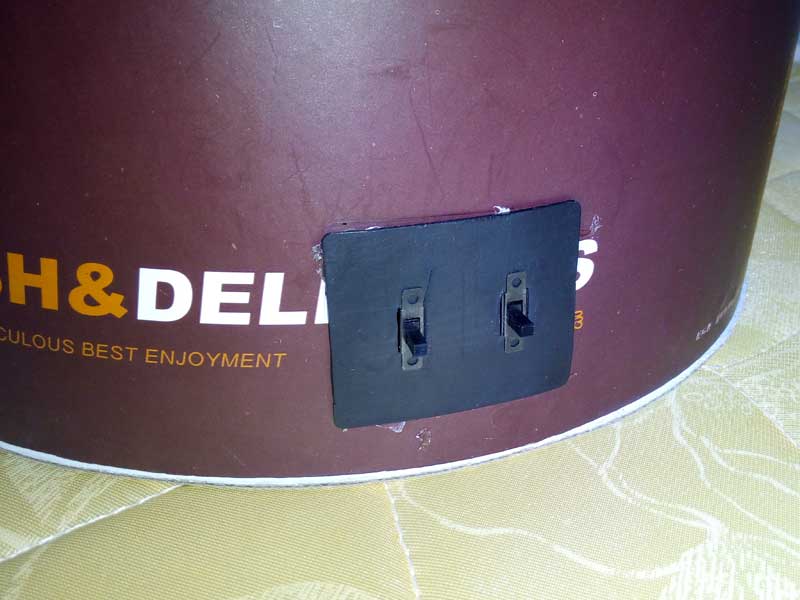

电动月相盒开关特写

开关特写

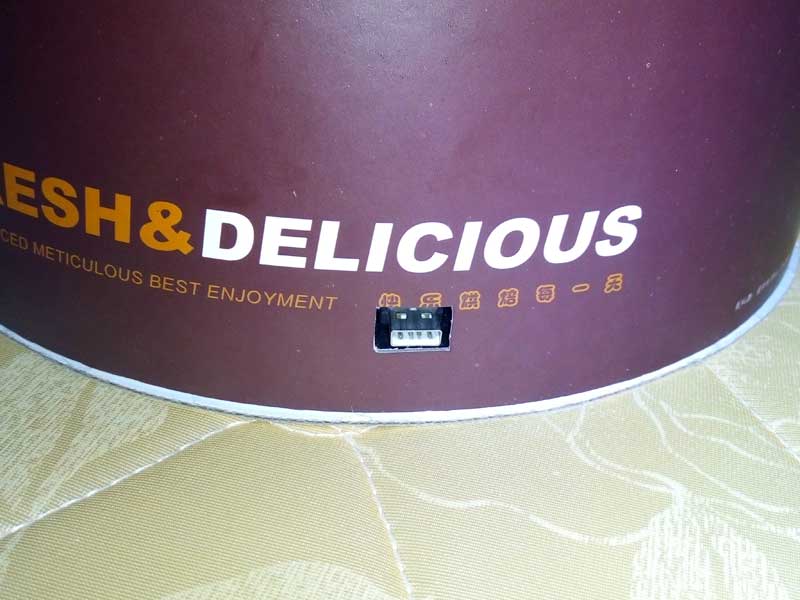

电动月相盒usb口特写

usb口特写

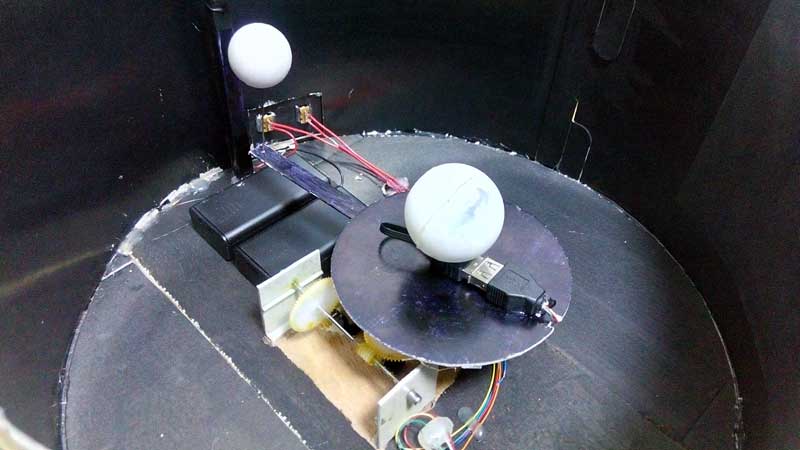

电动月相盒内部结构

内部结构

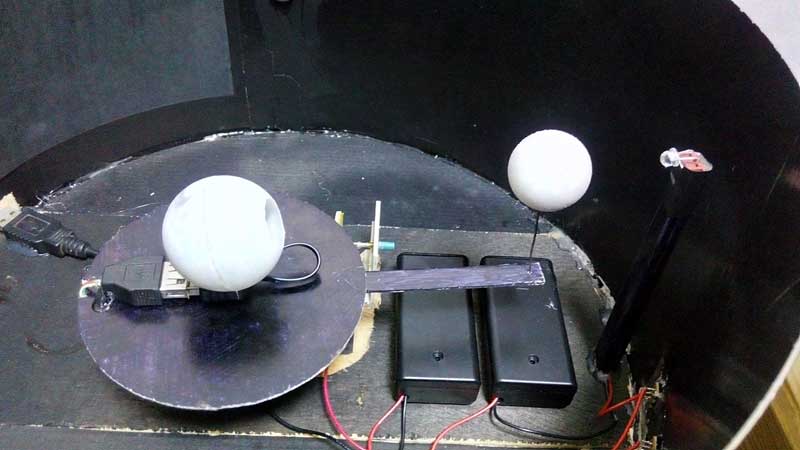

电动月相盒内部结构

内部结构

演示效果跟上一款一样,就不放效果图了。

最后附上以前做过的月相盒(及相关文章):

自制电动月相盒2.0版

“月相变化实验”这样做效果最好

自制改进型月相盒(2015.12.6更新图片)

忙了几天,做了几个月相盒

电动月相盒制作总结
