自制改进型月相盒(2015.12.6更新图片)

最近参加了小学科学教具评选,我使用简单的材料制作了一个改进型的月相盒,解决了市面上所售的月相盒无法演示月相连续变化的缺点,实际测试发现效果很好,下面将制作过程分享给各位老师。

制作材料:蛋糕盒、乒乓球、黑色袜子(很重要,直接影响观察效果)、光源组件(灯泡、灯座、电池、导线、开关等)

制作过程:

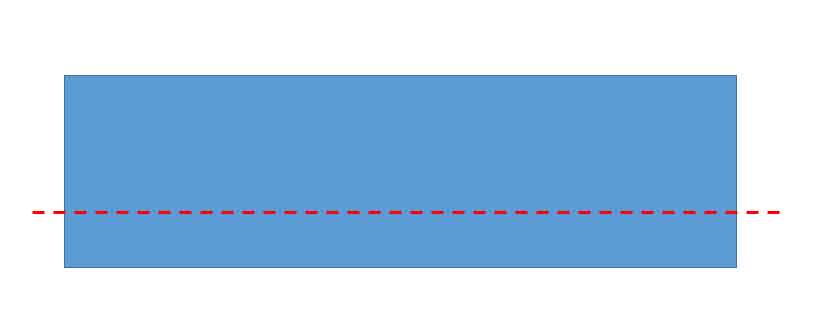

1、将蛋糕盒侧面展开,然后横着裁开,一分为二,做成一宽一窄两个环。

0

(裁切蛋糕盒)

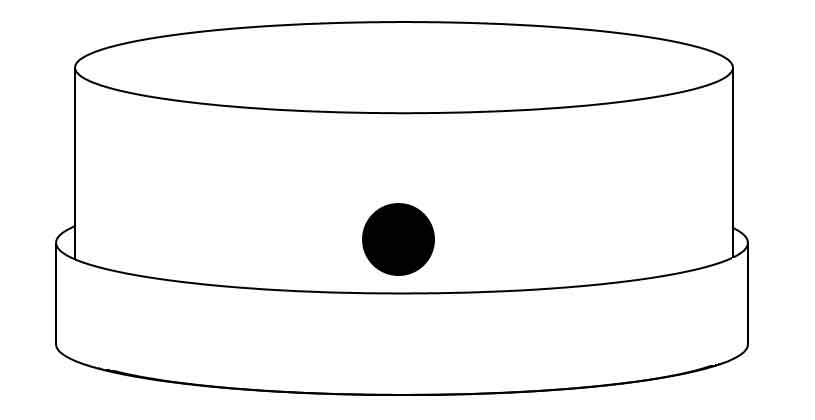

2、窄的纸环稍稍扩大一点,刚好能套进去宽环就可以了,然后固定在底板上,将来转动就靠它了,所以这里要做好。将宽的纸环固定在上盖上。这样固定好后的蛋糕盒分成两部分:底板+窄环,顶盖+宽环。我们只需要将宽环套进窄环里就可以实现自由转动了。在宽环上开一个直径合适的观察孔,注意,只需一个就好,不要像市售月相盒那样开八个观察孔。因为我们的月相盒是可以自由转动的,所以只需要一个观察孔就够了。下面是示意图:

1

(大圈套小圈,开孔)

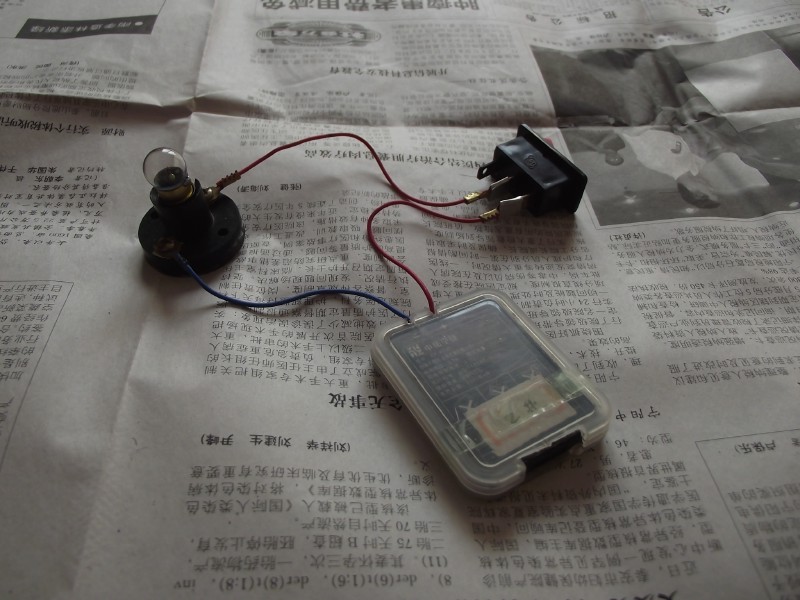

3、组装光源组件。在这里我用了一个3.8V 0.3A的普通小灯泡,配一块废旧手机的电池,拆了一台坏台灯的开关,外加一个灯座,用几根导线一连就ok了。

光源组件

(电路连接,好low的感觉……)

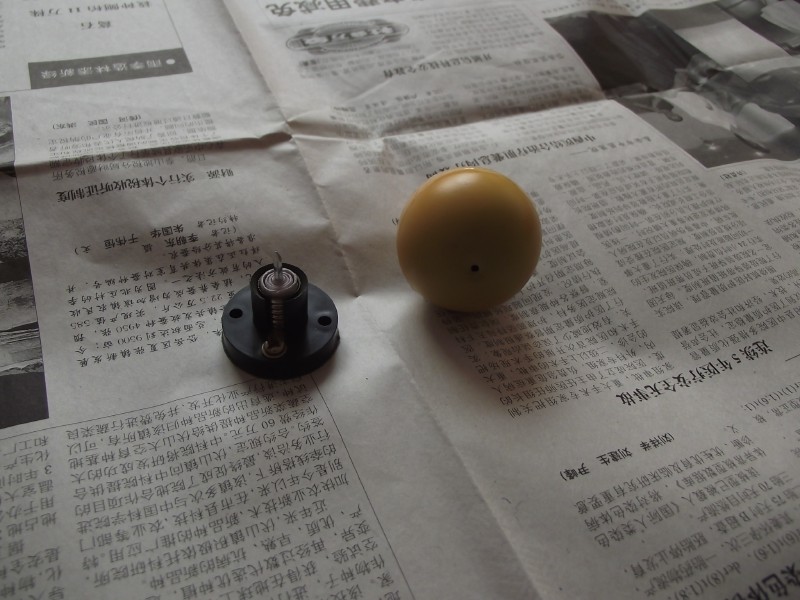

4、将乒乓球安置在支架上。我直接拿了另外一个灯座当乒乓球的支架,直接用钉子穿透乒乓球固定在支架上即可。下面我们就要隆重请出重要的道具了:黑色袜子!为什么要用黑色袜子呢?这是因为乒乓球是半透明的,灯光一照,连背面都是亮的,演示效果超级糟糕。为了解决这个问题,最好的方法就是让乒乓球不透光,经过测试,我发现用把黑色袜子塞进乒乓球效果很好,而且操作也简单,只需要把乒乓球剖开,塞入袜子后用透明胶带重新粘好就行了。乒乓球不必完全剖开,剖开一个口子能塞进袜子即可。

乒乓球及支架

(底座和已经吃饱的乒乓球)

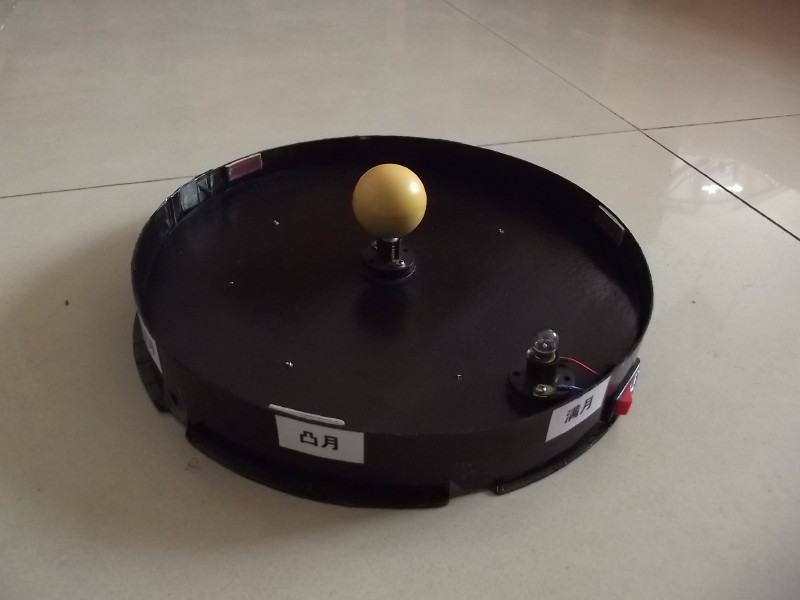

5、组装月相盒。乒乓球固定在蛋糕盒的底板上,灯泡固定在蛋糕盒一侧,盖好盖子,打开电源,通过观察口观察一下,转动一下月相盒,效果不错吧?由于我们的月相盒可以自由转动,所以观察到的是一个连续的变化过程,而不像市售月相盒那样只能观察到8个独立的月相,所以使用我们自制的月相盒更方便研究月相变化的规律。

组装月相盒

(固定)

6、细节美化。将月相盒内部喷黑,减少光的反射,演示效果会更好。别忘了在窄环周围写上各月相的名字,这样观察口转到哪个位置,就可以知道哪个位置的月相名称。其他美化方面,加个提手,可以方便带着走,什么?这样底板不就掉下来了吗?哦,还真掉下来了,没关系,我已经解决了这个问题了,用厚纸卡住即可。仔细观察下面的图片就可以发现我的解决方法。

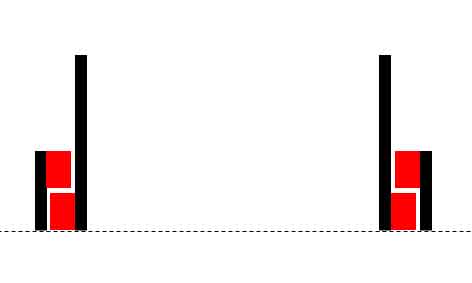

2

(纸环锁定侧视图)

蛋糕盒太大,不好转动?那就在底部也加个把手吧,配合上面的提手,转动就很流畅了……

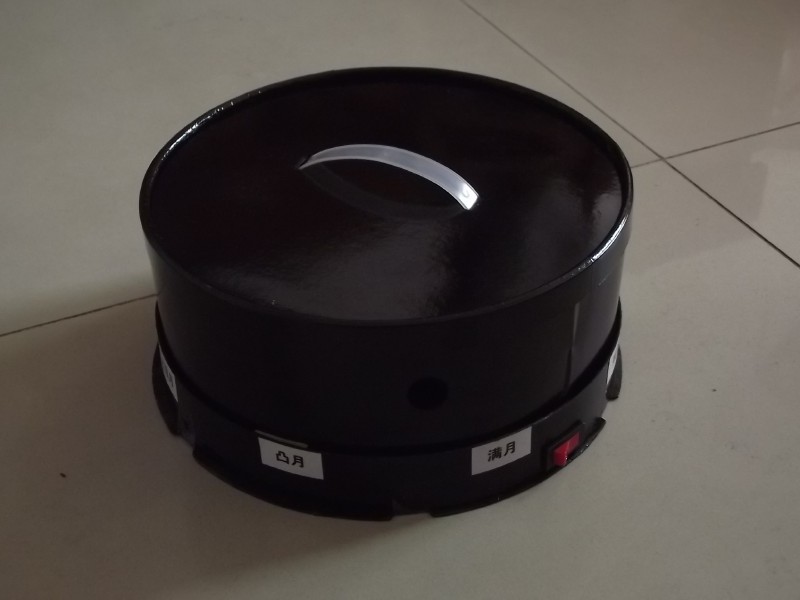

自制月相盒产品

(最终效果)

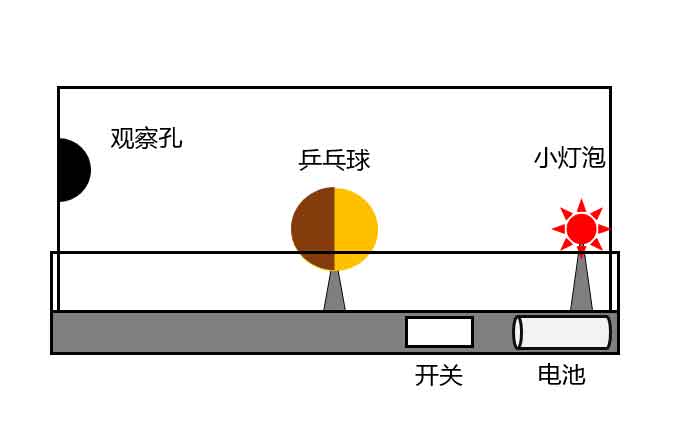

最后附张侧视图:

3

好了,我的制作过程就到这里了,如果各位老师还有其他问题的话就在下面给我留言吧!

(电动月相盒制作请参考此文:http://www.gaohaipeng.com/2350.html,2015年最新版月相盒请看此博文:自制电动月相盒2.0版
