酷比魔方U55GT(TALK79)拆机更换触摸屏

最近家里的平板酷比魔方U55GT(TALK79)不小心摔了,触摸屏左下角裂开,屏幕还可以正常显示,但触摸已经不灵了,经常无故返回桌面。由于本地没有酷比魔方的维修点,于是我发挥DIY精神,自己到某宝网购了一块触摸屏换上,更换完后一切正常。拆机的时候我想在网上搜索一下酷比魔方U55GT(TALK79)的拆机教程参考参考,结果搜了半天都没找到,于是我决定把自己的拆机过程总结一下,既然搜不到拆机教程,那就自己做个酷比魔方U55GT(TALK79)的拆机教程吧。

1、拆除后盖

首先要拆除酷比魔方U55GT(TALK79)的后盖,这个比较简单,用指甲即可完成。可以从屏幕底部的话筒缝隙开始拆,这样比较容易拆开。拆的时候注意保护好塑料卡扣,因为一旦断裂了,再次安装时就不牢固了。拆开后如下图,左边是铝质后盖,右边是平板主体。

(那条奇怪的白色胶布是我后来粘上的,无视即可)

2、分离主板和屏幕

接下来拆掉所有你能看见的螺丝,好在酷比魔方U55GT(TALK79)使用的螺丝不多,型号也只有三种,一把小十字花螺丝刀即可完成。拆掉所有螺丝后将主板电池部分和屏幕部分分开,注意电池和屏幕之间是用胶粘住的,可以使用小刀割开,其它摄像头、光线距离感应器、扬声器等等一律是用胶粘的,分离的时候注意力度,我就不小心用力过猛,拽断了一根扬声器的线,后来费了一番功夫才重新焊上(实在太小了,焊的时候不好下手)。拆掉之后就可以看到触摸屏的编号,要根据此编号到某宝去购买同样的触摸屏。拆开后的主板电池部分和屏幕部分如下:

主板和电池组件

(屏幕部分,右边那条双面胶是我后来又贴上的)

3、分离内外屏幕

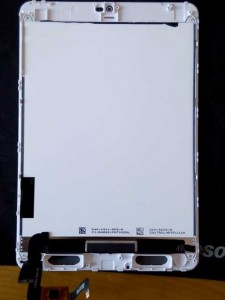

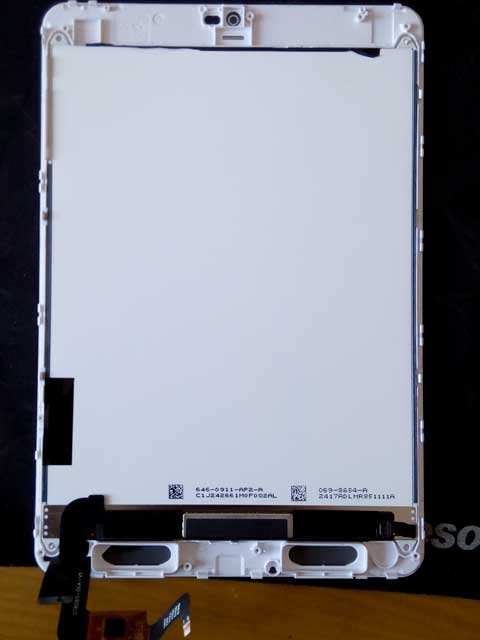

屏幕背后有一层金属外罩,使用塑料卡扣固定在屏框上的,先拆除,注意保护好塑料卡扣,酷比魔方U55GT(TALK79)所用的塑料部分都十分脆弱,一不小心就断。拆开后的屏幕是这样的:

下面继续拆除显示屏,显示屏跟屏框之间是用双面胶粘住的,我一开始打算直接揭开,试了一下发现酷比魔方U55GT(TALK79)使用的双面胶实在够粘,强行揭开很可能会损伤显示屏,别换个外屏再把内屏搞碎了,那样损失可就大了。我找来吹风机,将屏幕四周吹热,等双面胶软化之后就可以轻松拆下显示屏了。

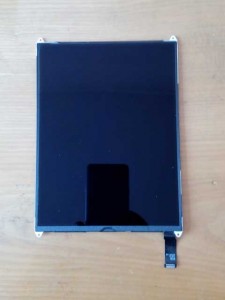

拆下的显示屏(看起来十分脆弱的样子):

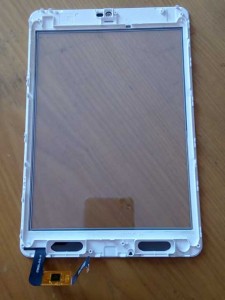

现在还剩下最后的屏框和外屏:

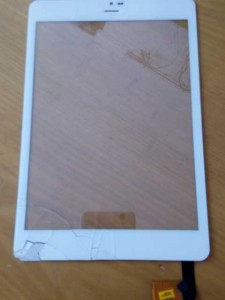

屏框和触摸屏之间用了大量的双面胶,所以继续使用吹风机拆外屏。拆掉的外屏:

拆的时候比较用力,屏幕裂的更厉害了,不过没关系,这块触摸屏已经坏掉,扔掉就可以了。

 4、重新组装

将新买的触摸屏先粘在屏框上,然后一步一步重新安装回去即可,这个过程没什么难度,不再赘述。

ok,以上就是我的酷比魔方U55GT(TALK79)拆机更换触摸屏过程,兼做酷比魔方U55GT(TALK79)的拆机教程,看到此文的朋友如果需要维修酷比魔方U55GT(TALK79),可以参考一下。
