联想G510笔记本完全拆机指南(图解)

最近修了一台联想G510笔记本,故障现象是屏幕出现亮线、花屏,简单检查后确定是屏幕排线由于长时间使用而出了问题,拆机更换排线后故障排除。由于这台笔记本不是很热门的机型,在网上也找不到详细的拆机指南,我在拆的时候很是费了一番功夫。下面简要总结一下拆机的过程,万一以后遇到同样的机型,也可以参考一下。

1、拆A面和B面

联想G510的屏幕还是很好拆的,A面和B面用卡扣和双面胶连接在一起,用力撬开就行。

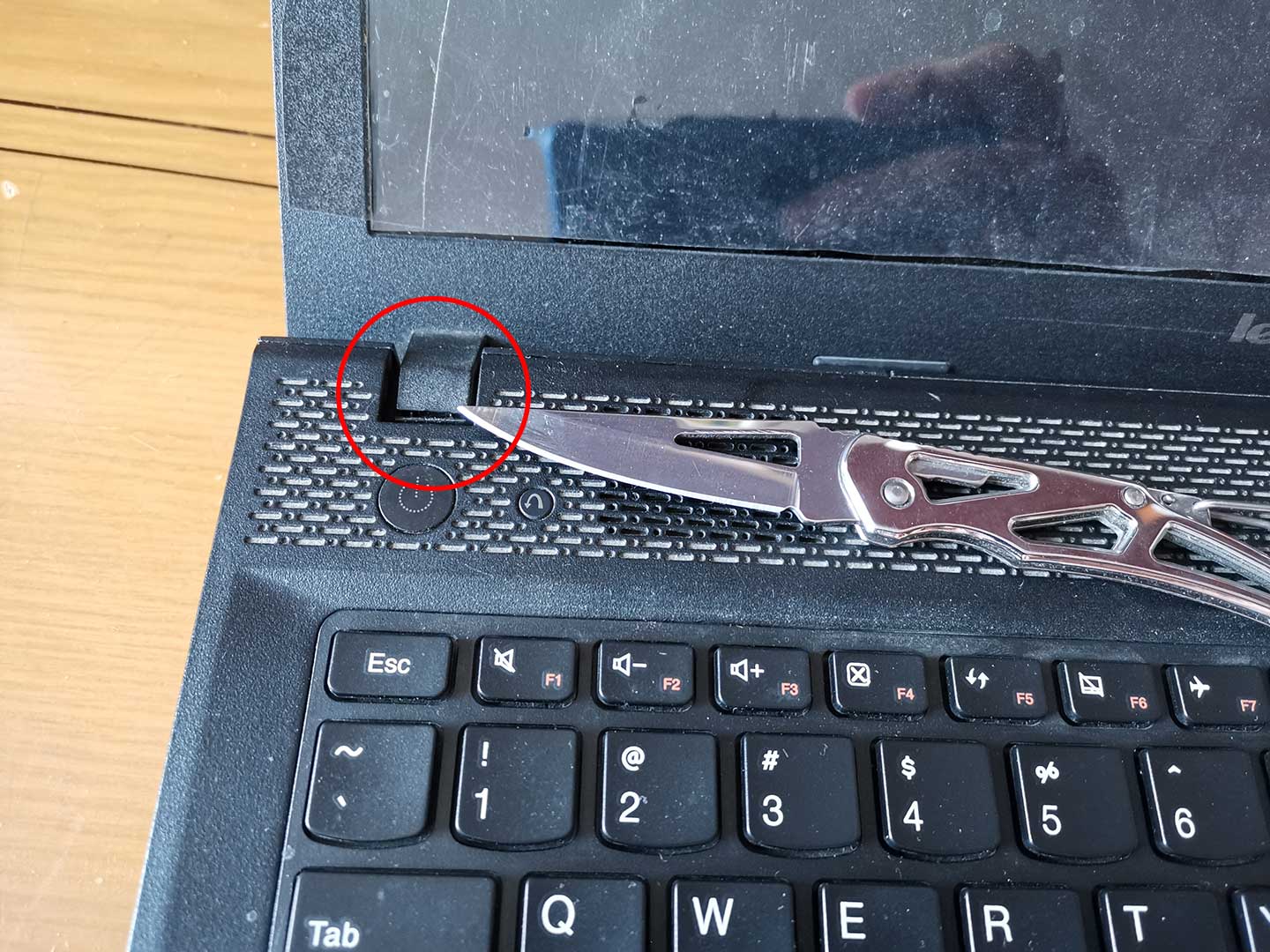

注意下图红圈处,屏幕两侧这个位置也有卡扣,要撬开才能完全分离A面和B面。这里比较脆弱,要小心用力。

联想G510拆机-01

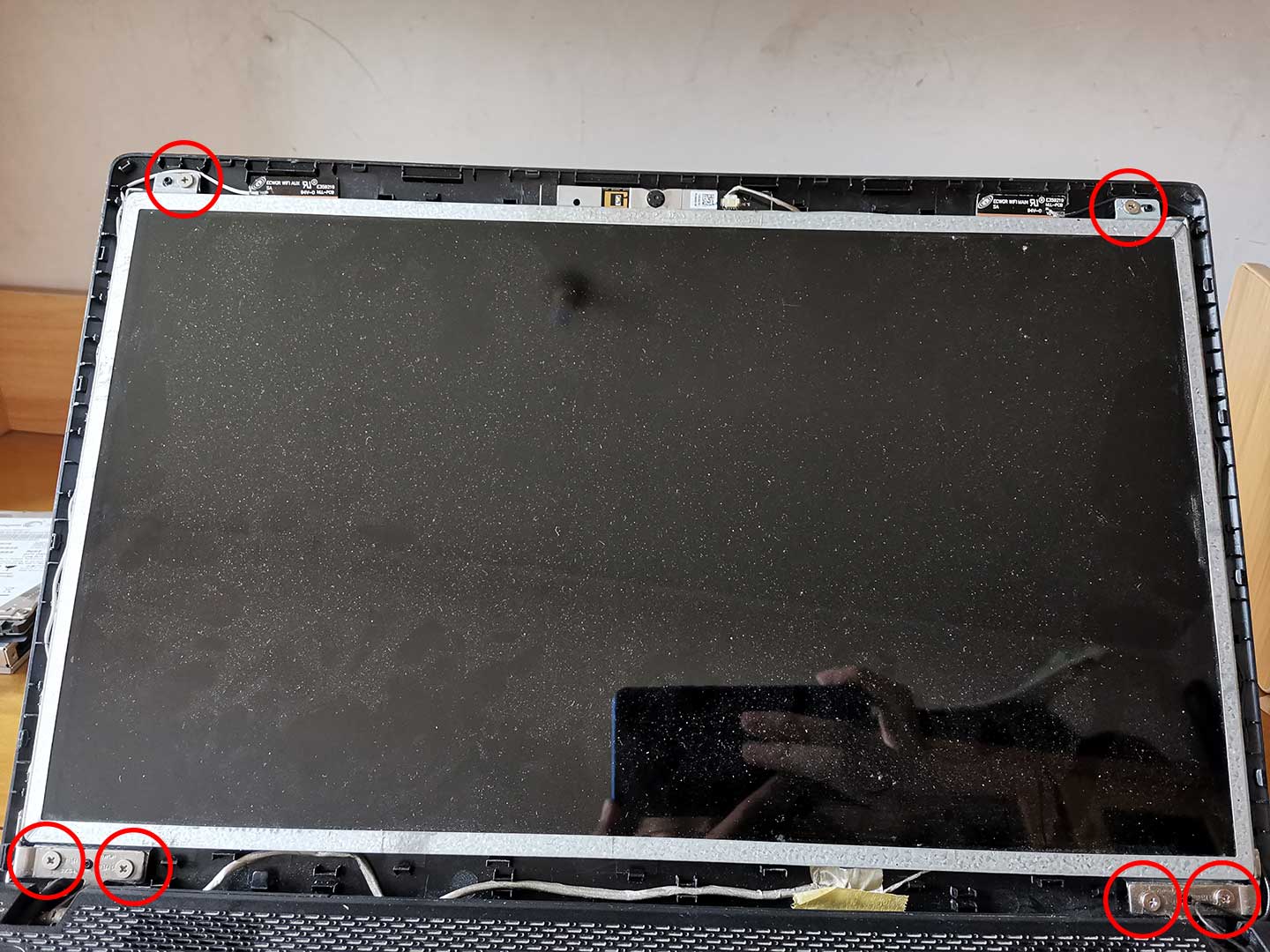

去掉B面的屏幕边框之后,继续把下图中这几个螺丝卸掉,就可以把A面的外壳拆掉了。

联想G510拆机-02

2、拆C面和D面

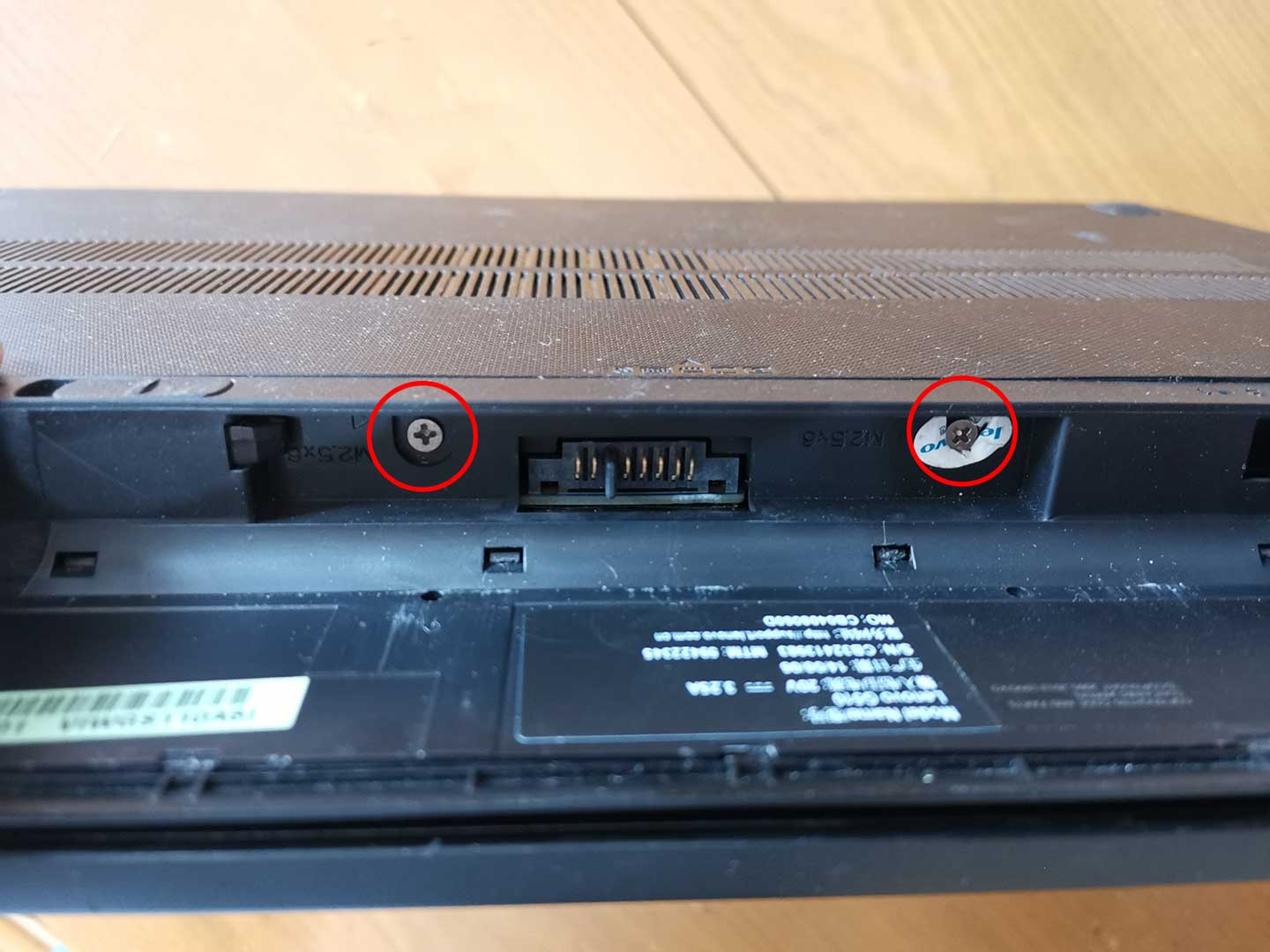

首先拔掉电池,把下图中这两个螺丝卸下来。

联想G510拆机-03

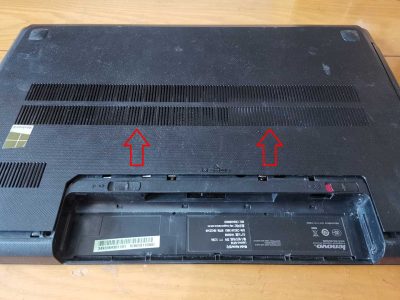

然后沿下图中箭头的方向用力推,就可以把D面的盖板拆下来。如果需要换内存条、换硬盘、换光驱,或者清灰,那么只需要拆这个盖板就可以了,还是很方便的。

联想G510拆机-04

但是如果想把笔记本大卸八块,比如我想换屏幕排线,那接下来的工作就有点复杂了,还要继续拆。

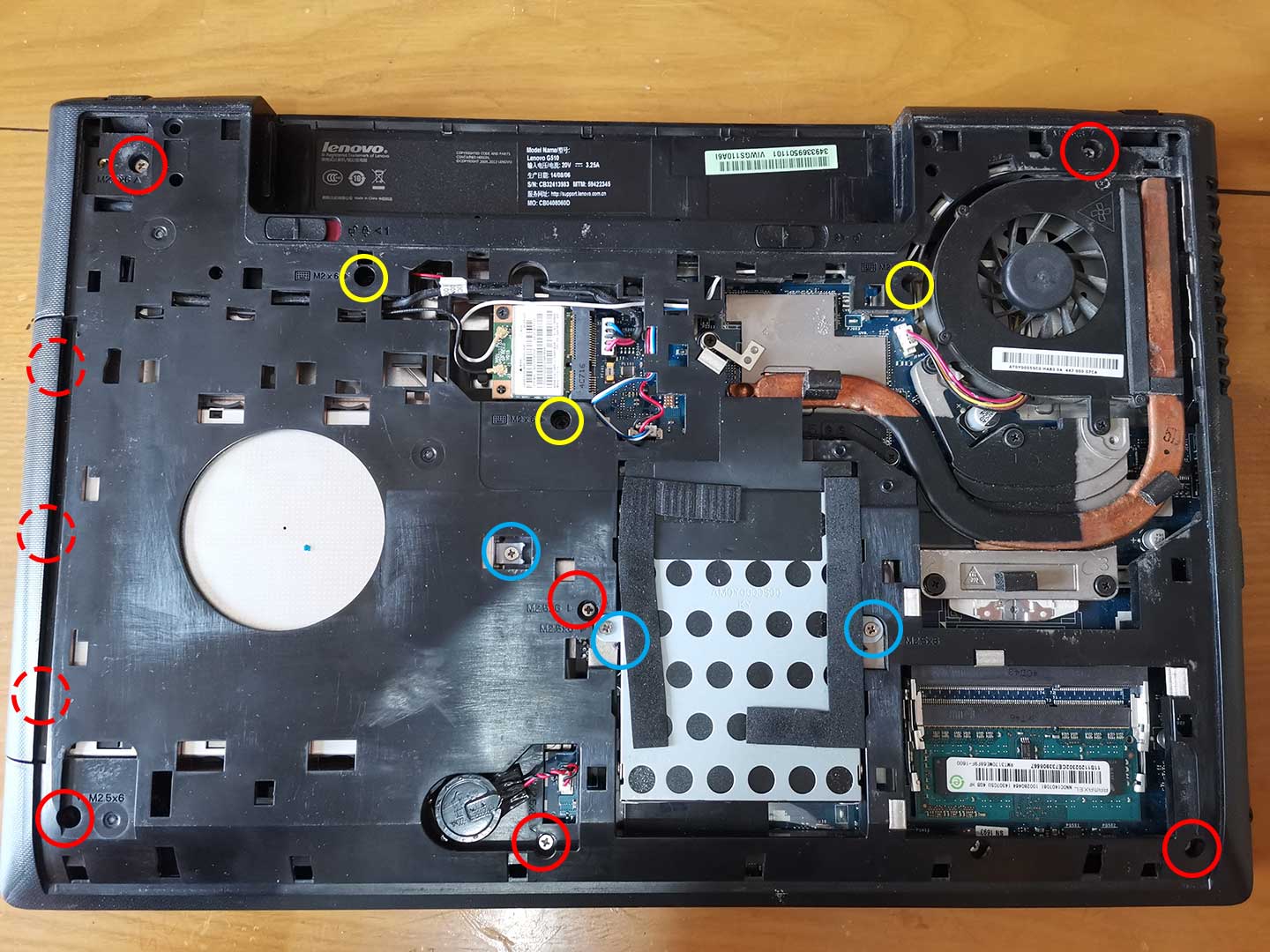

把下图中所有圈出来的螺丝都拆掉。

联想G510拆机-05

这里必须对联想G510的设计者提出表扬,几乎所有螺丝旁边都标注了螺丝的规格,尺寸接近的螺丝也用不同的颜色做了区分,拆下后只需按规格分门别类放好就行,再装回去的时候很方便,基本不会装错螺丝。这里我为了方便标注,根据螺丝的不同用途用颜色对螺丝进行了分类(没有考虑螺丝型号)。其中,蓝色的是拆硬盘和光驱的;黄色是拆键盘的;红色是分离C面和D面的;红色虚线表示拆掉光驱后下面隐藏的3个小螺丝。

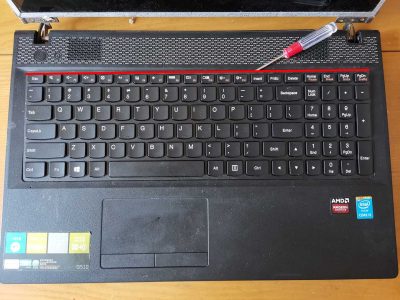

接下来感觉就有些奇葩了。按理说D面所有螺丝都拆掉了,这时应该能够顺利分离C面和D面了,但是还不行,因为键盘底下还隐藏了一颗螺丝。要想分离C面和D面,就必须先拆键盘。而键盘的拆卸有点费劲,没有螺丝,只能暴力撬开。沿下图中红线所在的缝隙,用力把键盘撬开。由于缝隙很小,所以撬的时候相当费劲,虽说大力出奇迹,但是同时也要注意不要拽断键盘底下的数据线。

联想G510拆机-06

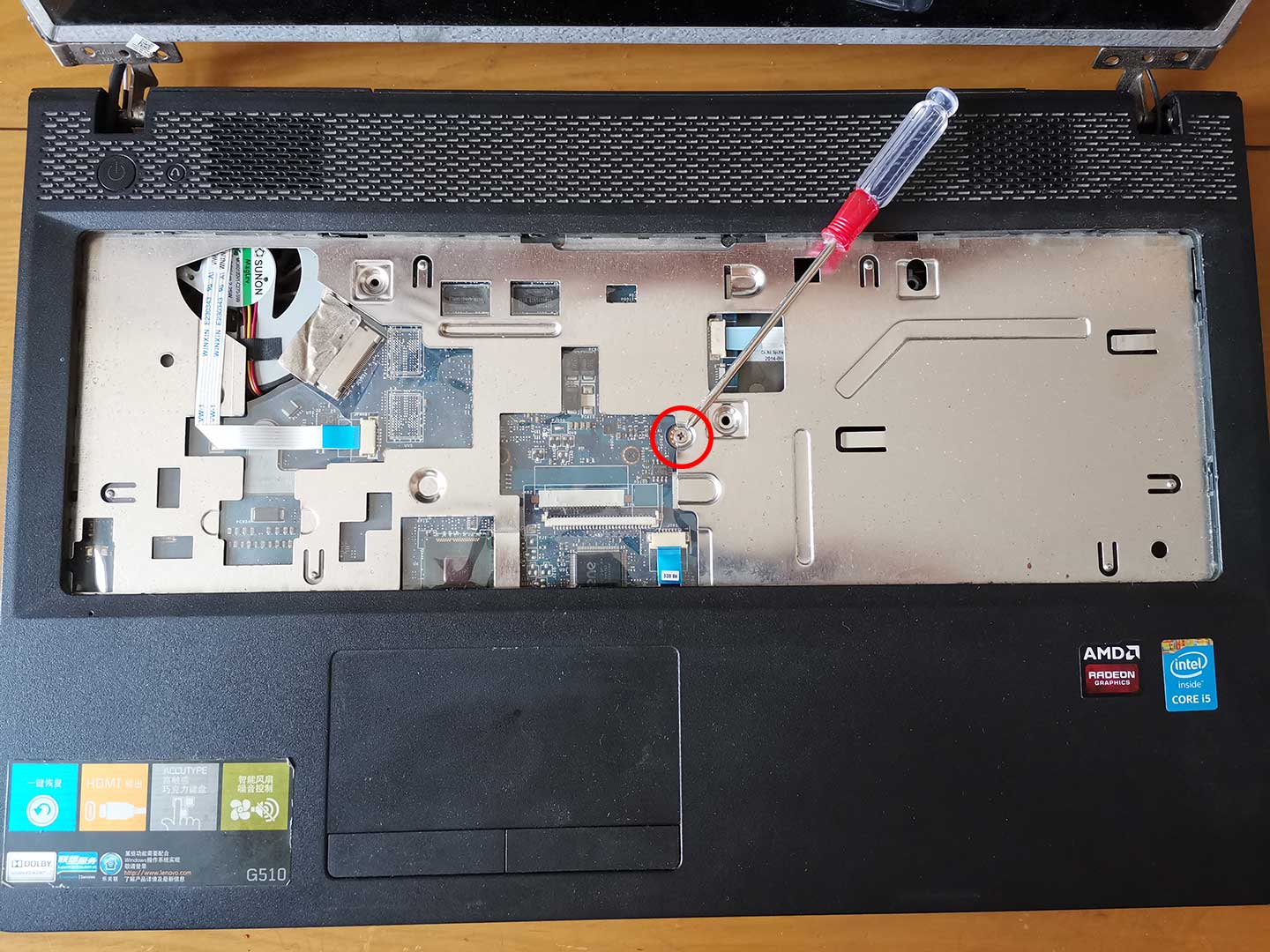

拆掉键盘后,最后一颗隐藏的螺丝就暴露在面前了,如下图所示,拆掉它,就可以顺利分离C面和D面了。

联想G510拆机-07

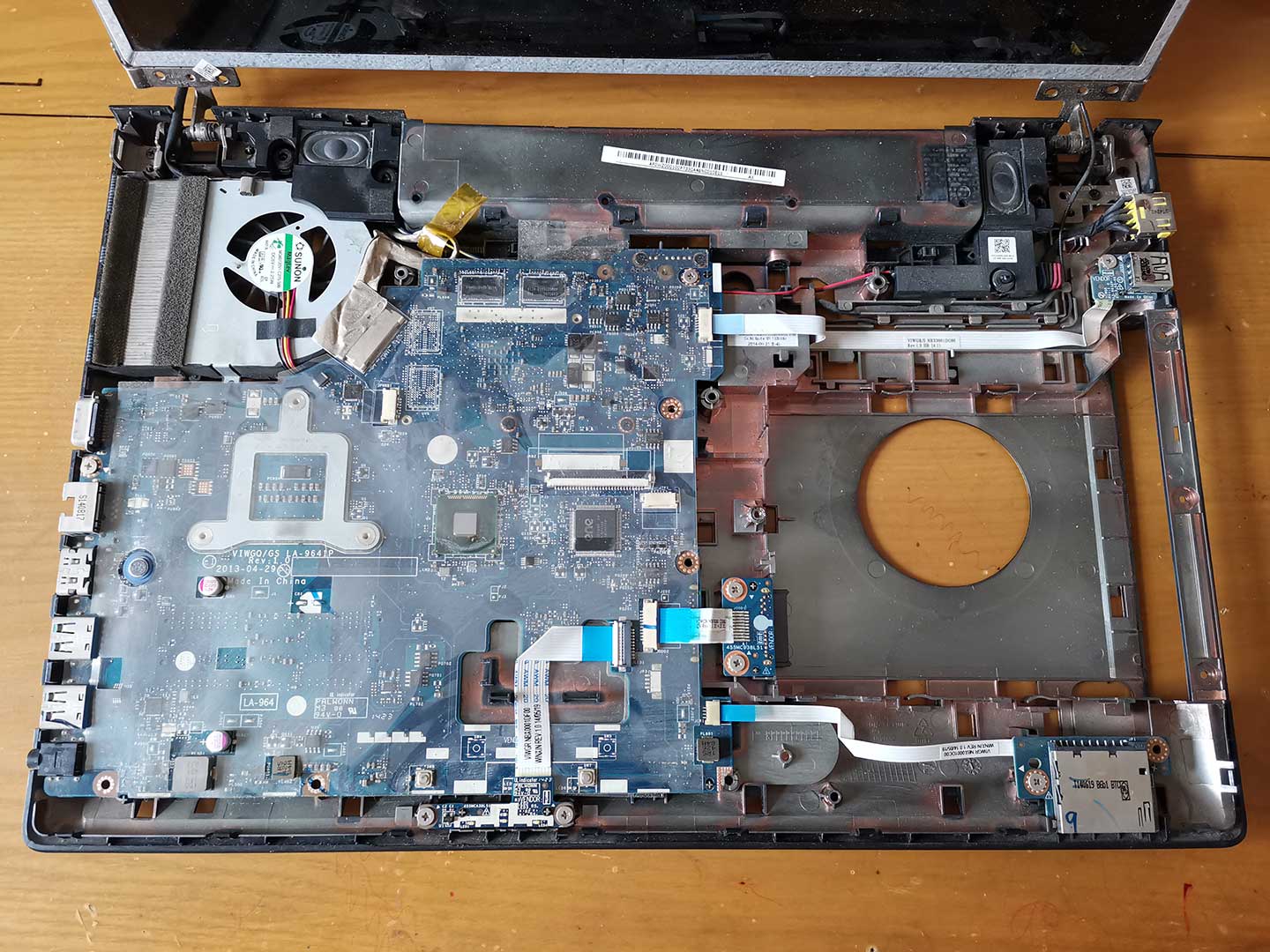

下图就是拆完后的样子,接下来想要进行什么操作,不论是换排线,还是换CPU,或者换风扇什么的,就都很方便了。

联想G510拆机-08
