制作3D双机架,完成DIY,附效果图

这几天国庆节放假,比较忙乱,双机架早已做好,现在整理一下吧。网购的铝合金板材收到后,我立即开始了DIY 3D双机架的工作。前面分析过几种3D双机架的优缺点,综合比较之后最终我选择了方案二,这样可以使双机镜头间距做到最小,虽然制作起来有难度,不过我自认为自己动手能力尚可,做出来应该没问题。

一、材料准备

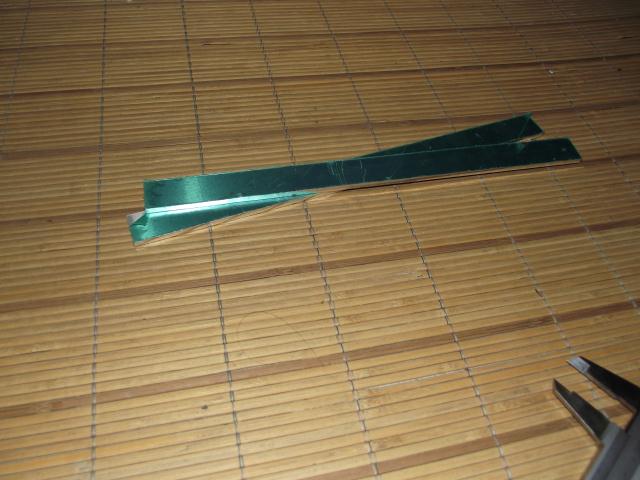

4mm厚的6061铝合金板若干,据卖家说,6061是DIY最常用的铝材,对此我没有任何概念,就听卖家的,选了6061。为了制作的时候更加轻松,在购买的时候请店家将铝合金板切成了宽20mm、长300mm的长条。本来我以为铝合金是种比较软的材料,应该很容易加工,结果我严重低估了6061的硬度,4mm的6061铝合金板太硬了,到货之后发现徒手硬掰几乎掰不动,这也对后来的制作产生了影响。

二、成型

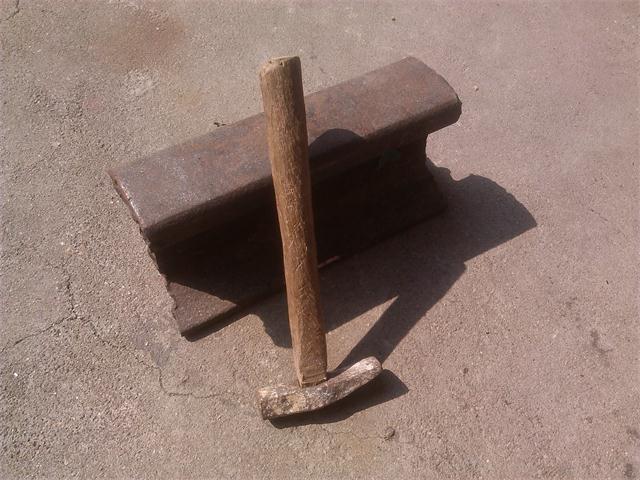

工具准备:铁砧、锤子、卡尺。除了卡尺还算“高级”,其它两样都太简陋了,锤子还老是掉头,铝合金又硬,敲敲打打费了一个中午的时间,才终于做出满意的效果,用卡尺一量,居然十分精确,误差只有1mm,这点误差用锉刀就可以解决了,不知道是我的手艺比较好呢,还是瞎猫碰着死耗子了,呵呵。

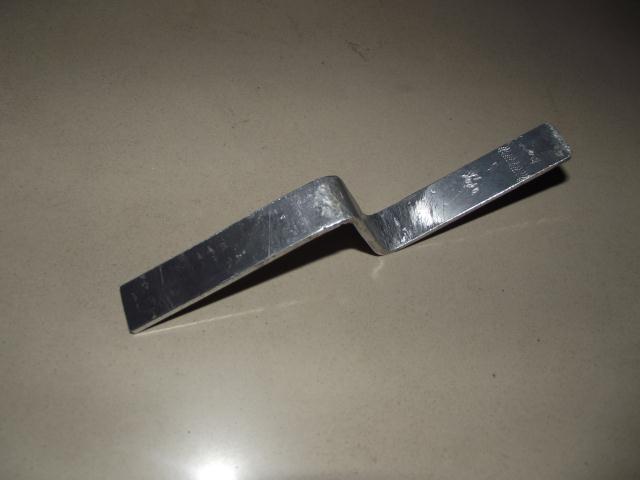

这是刚敲打完的3D相机架,表面被砸的惨不忍睹,稍微用锉刀休整了一下。

三、精细处理

工具准备:电钻、锉刀、砂纸、桌钳等。

3D双机架的大体样子已经有了,剩下的就是钻孔和漫长的打磨。打孔开槽我交替使用钻头和不锈钢砂轮片,先用钻头在需要开的槽两端钻孔,然后切割,最后锉刀打磨。我发现在电钻上使用切割片并不是个好方法,震动比较大,不好控制,而且危险,需要做好防护措施,否则一旦砂轮片碎掉就杯具了。最后就是打磨,粗磨用锉刀,细磨用砂纸,夹在桌钳上一点点蹭就是了,这一步没什么可说的,就是个功夫活而已。

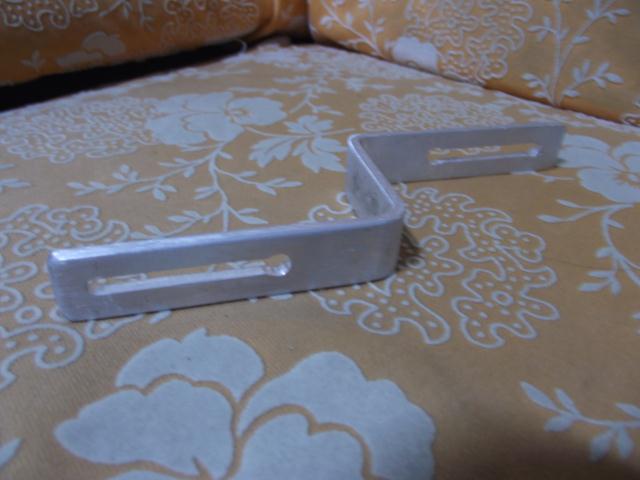

成品,已经开好槽,可以调节双机间距:

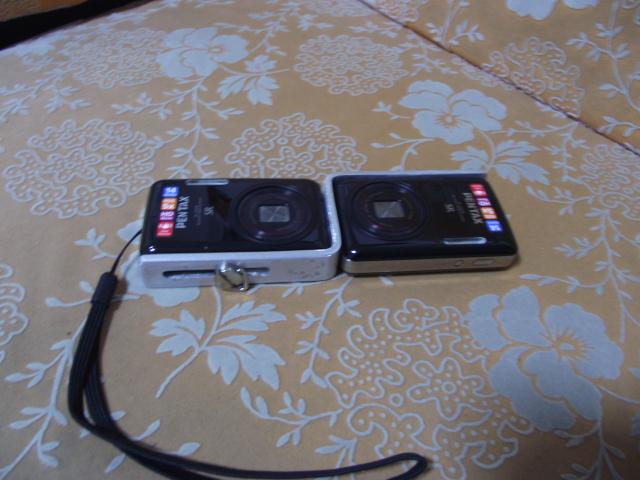

装上相机后的样子:

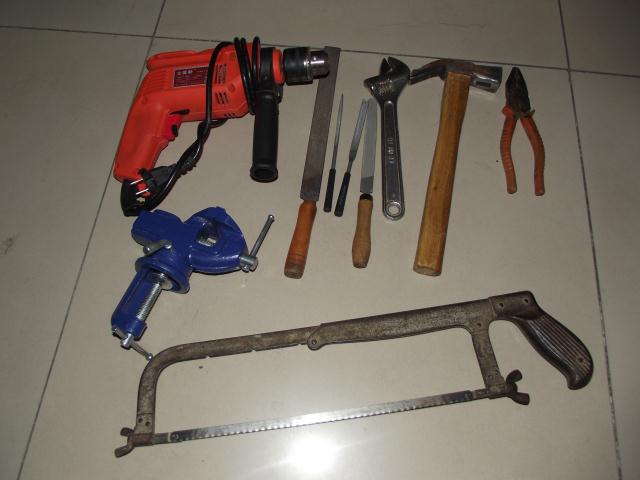

附上工具合影,感谢一下电钻君、桌钳君等几位的大力协助,呵呵。

四、效果图

组装完后赶快拍了张照片,拍完后photoshop合成红蓝图,效果尚可:

五、总结

最后统计一下此次DIY的费用:

1、相机,两台加运费共计580元;

2、刚买来就摔坏了相机屏幕,更换相机屏50元;

3、遥控器、相机螺丝等小东西40元;

4、6061铝合金板,多买了一些,不过这次DIY只用到了一块,所有铝合金板总共花了35元;

5、各类工具,原本就有电钻、钢锯等工具,无需购买,这次只买了桌钳、砂轮片(以及转接头)、砂纸、钻头等东西,共计95元;

总计约800元,还是十分便宜的。如果工具齐备的话,花的还要少,700以内没压力。
