3D双机架(云台)设计

前段时间双机同步的实验算是基本成功,这更加坚定了我DIY双机立体3D相机的想法。要想将两台相机固定好,3D双机架(或者叫3D双机云台)是必需的辅助工具。简易的3D双机架(云台)主要有三种实现方式:双机平行、双机相对、双机直立。这三种3D支架实现方式都是最简单的,制作难度低,基本不需要特别的工具,适合个人业余DIY,特别适宜于使用卡片机来DIY双机立体3D相机,所以,高富帅们略过即可,不如去玩玩半反半透,那样才比较专业。

需要说明的是,这三种实现方式都是我自己取的名字,以前还没有人这样叫过,下面我会用图片对这三种方式加以详细的说明、分析。

1、双机平行

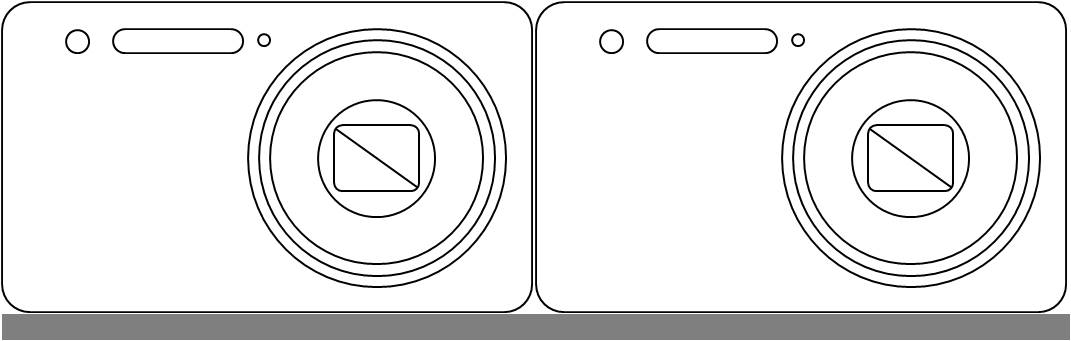

双机平行就是将两台相机平行固定在3D支架上(以卡片机为例,见上图)。优点是制作最简单,而且两台机子好找平,基本不会发生拍出来的照片一高一低的状况。缺点是两台相机镜头间距取决于相机的机身长度,如果相机机身长90mm,那么双机镜头的间距最小就是90mm,跟人眼的实际距离出入较大(亚洲人瞳孔间距平均65mm左右),不适合拍摄近处的物体。

2、双机相对

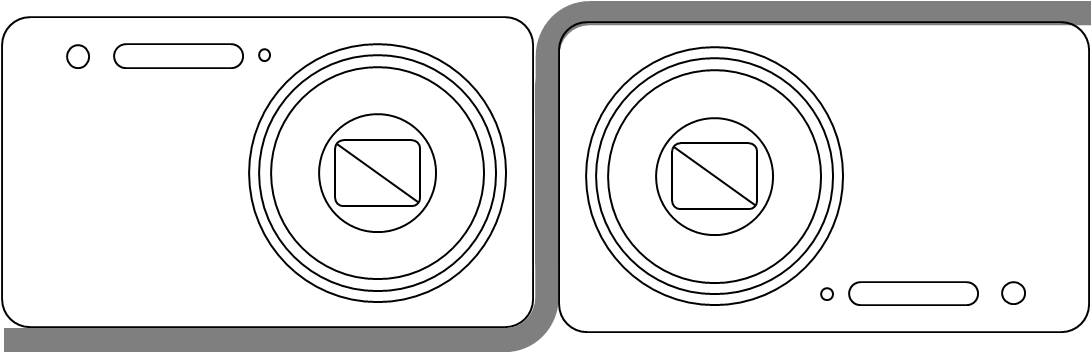

双机相对就是将平行的两台相机中的一台旋转180度,以此来缩小两台相机的镜头间距(见上图)。这种方式优点是镜头间距取决于相机的边框宽度,这样镜头间距就可以减小到一个理想的值。我的宾得S1双机相对后镜头间距可以减小到50mm左右的样子,配合可调间距的设计,可以很容易调整镜头间距至人的瞳孔间距。不过这种方式的缺点也很明显,就是加工难度稍大,特别在是没有工具的情况下,想做出满意的3D支架几乎是个不可能完成的任务。而且加工出来的精度也很难把握,需要精确测量相机的各个数值,否则会差之毫厘,谬以千里。

3、双机直立

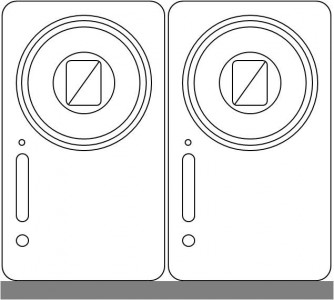

双机直立就是把两台相机都旋转90度,竖直摆放(见上图)。这样做的优点是加工难度小,跟双机平行差不多,同样很容易把握拍摄效果。另外,这样的固定方式,双机镜头间距取决于相机的机身高度,多数卡片机的机身高度在60mm左右,镜头间距还是比较令人满意的。至于缺点,那就是竖直摆放后拍摄的照片就成竖长的了,如果裁切到常规的横向4:3比例,会造成相当大的浪费。我的宾得S1是1400万像素的,如果竖直拍摄再裁切,最终得到的照片只有不到800万像素,浪费严重。

综合以上几种方案,我认为方案2双机相对要更好一些,只是不知道能不能凭借简陋的工具制作出来。前天买的铝合金马上就要到货了 ,到时先照着方案2试一下。到时再给大家看效果!
