用废旧LED灯珠DIY了一个USB键盘灯

我晚上有空的话一般会在卧室里上网,但是有时宝宝睡的早,开着台灯还是显得太亮了,影响宝宝睡眠。一开始我打算买个LED键盘灯,上淘宝看了看发现很便宜,十块钱左右的样子,但邮费太贵了,我在农村,中通圆通申通之类的各种“通”,统统不通,只能使用EMS,光邮费就够买两个键盘灯了。于是我自己动手,丰衣足食,用一些废弃的东东DIY了一个USB键盘灯。

DIY的比较简陋,比较丑,让各位高手见笑了,但是效果真心不错,正好可以照亮键盘区域,亮度也很令人满意。

DIY所用的工具及材料:

废手电上的LED灯珠两只;

废USB线一条;

电阻若干;

记号笔的笔帽一个(图中红色的,用作灯罩);

电烙铁、焊锡等工具。

DIY步骤:

1、确定电阻大小

我所用的LED灯珠是从旧手电上拆下来的,旧手电是3V电压,5只LED灯珠各自串联了一个22欧的电阻然后并联,而电脑USB口的电压是5V,所以要换用阻值更大的电阻来限流。我们可以使用万用表测量LED的工作电流,然后测试不同阻值的电阻,找到最合适的选择。可惜我没有万用表,就上度娘咨询了一下网友们的经验,最终把两只LED串联,然后再串联了一个大约200欧的电阻(不知道是个什么电路板上拆下来的,找不到更合适的了),点亮之后目测亮度正常。但是由于LED灯珠很旧了,串在一起的两只LED灯珠居然亮度不同,由于要求不高,我也勉强接受了。

2、灯罩

一开始没找到合适的灯罩,用硬纸板挡着用了一阵子,后来觉得实在难看,恰好有一支记号笔不出水了,我一看笔帽大小正合适,于是就拿来做灯罩了,最终的效果貌似不错。

2、焊接

找准USB线的正负极,然后将LED灯珠、电阻焊接起来即可。为了更加结实,我先把两只LED灯珠固定在一块电路板上,然后才进行的焊接。焊接的过程中发现两只LED灯珠的宽度恰好是笔帽的内径大小,真是太巧合了。

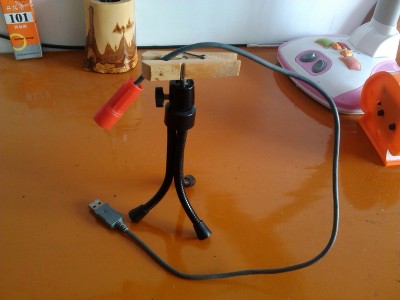

LED键盘灯做好后我发现了一个严重的问题,USB线太软,立不住,试了多种固定方法,最后用一个竹夹固定在三脚架上,发现放在笔记本旁边正合适。最终的样子如下图,如果大家有兴趣,也可以去DIY一个。

DIY LED USB 键盘灯
